Koks anglies kiekis kaliojo ketaus liejiniuose?

Didesnis anglies kiekis gali paskatinti liejinių grafitizaciją. Kadangi grafitas įgauna sferinę formą, jis gali sugerti energiją mechaniniu būdu ir taip pagerinti fizines mašinos savybes.

Anglies kiekis kaliajame ketuje paprastai yra didelis, todėl jis yra geležies ir anglies lydinys. Pramoninio ketaus tipinis anglies kiekis svyruoja nuo 2 % iki 3,9 %, o anglies ekvivalentas yra nuo 4,1 % iki 4,7 %.kaliojo ketaus liejiniai: kaliojo ketaus cheminę sudėtį pirmiausia sudaro penki įprasti elementai: siera, fosforas, silicis, anglis ir manganas. Anglies kiekio taikymaskaliojo ketaus liejiniai:Ypač svarbu atkreipti dėmesį į tai, kad ruošiant lydymosi medžiagas, jei liejimo sienelė yra plona, ​​o likutinis sferoidinių elementų kiekis yra didelis arba nepakankamai pasėti, turinį reikia paimti ties viršutine riba, kitu atveju naudoti apatinę ribą. Anglies ekvivalento pasirinkimas šalia eutektinio taško ne tik pagerina išlydyto ketaus, bet ir kaliojo ketaus sklandumą, padidinus anglies ekvivalentą taip pat padidina išlydytos geležies savaiminio kompensavimo gebėjimą kietėjimo metu dėl padidėjusio grafitizacijos plėtimosi. Tačiau per didelis anglies kiekis gali sukelti plūduriuojantį grafitą.

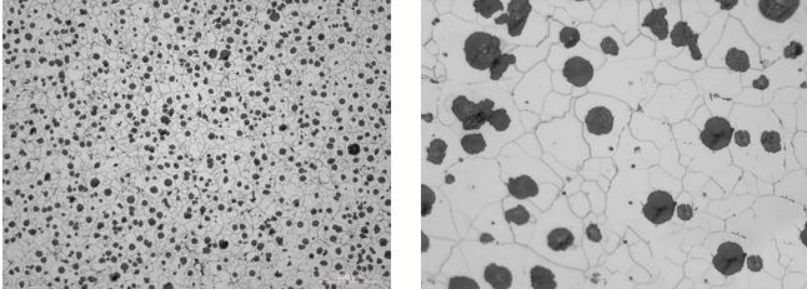

Todėl, remiantis empiriniais stebėjimais, viršutinė anglies ekvivalento kaliojo ketaus riba pasiekiama, kai išlydytame ketuje (maždaug 1200°C temperatūroje) stebimas plūduriuojantis grafitas. Anglies kiekio įtaka kaliojo ketaus veikimui: Anglies kiekis kaliojo ketaus liejiniuose turi įtakos grafito kiekiui, nusodinamam vidutiniam grafito kiekiui arba grafito dydžiui. sferos. Paprastai anglies kiekiskaliojo ketaus liejiniaisvyruoja nuo 2 % iki 3,9 %, tačiau labai svarbu suprasti anglies kiekio mažinimo įtaką mechaninėms ketaus savybėms. Tai turėtų būti vertinama atsižvelgiant į konstrukciją, matmenis, sienelės storį ir gretimų plokščių sienų storio paklaidas.kaliojo ketaus liejiniai. Anglies kiekį kaliajame ketuje sumažinus nuo maždaug 4 % iki 2,5 %, gali šiek tiek padidėti tempiamasis stipris ir takumo riba (maždaug nuo 23 iki 31 N/mm²), o pailgėjimas taip pat padidės maždaug 5 %, o smūgio vertės gerokai pagerėtų.
