Kas yra po įtempimo įtemptas plokščių plokščių tvirtinimas ir kodėl tai labai svarbu šiuolaikinėms betoninėms konstrukcijoms

Post įtempimo iš anksto įtemptas plokščios plokštės tvirtinimasvaidina lemiamą vaidmenį šiuolaikinėje gelžbetonio statyboje. Nuo daugiaaukščių komercinių bokštų iki gyvenamųjų podiumų plokščių ir automobilių stovėjimo konstrukcijų – plokščių plokščių sistemos priklauso nuo patikimi tvirtinimo elementai, leidžiantys saugiai perkelti įtempimo jėgas į betoną. Šiame straipsnyje nagrinėjama veikimo principas, konstrukcijos svarba, sistemos komponentai, techniniai standartai, montavimo procesas, kokybės kontrolės priemones ir būsimas įtemptų plokščių plokščių tvirtinimo sistemų naujoves. Taip pat pabrėžiama, kaipAukščiausia mašinateikia didelio našumo tvirtinimo sprendimus sukurta siekiant užtikrinti patvarumą, saugumą ir ekonomiškumą.

Turinys

• 1. Kas yra iš anksto įtemptas plokščių plokščių tvirtinimas?
• 2. Kodėl tvirtinimas yra labai svarbus po įtemptoms plokščioms plokštėms?
• 3. Pagrindiniai plokščių plokščių tvirtinimo sistemos komponentai
• 4. Surištos ir nesurištos PT tvirtinimo sistemos
• 5. Techninės specifikacijos ir standartai
• 6. Montavimo procesas ir statybos darbų eiga
• 7. Kokybės kontrolės ir tikrinimo reikalavimai
• 8. Aukštos kokybės tvirtinimo sistemų naudojimo privalumai
• 9. Post-Tension Anchorage technologijos ateities tendencijos
• 10. Dažnai užduodami klausimai

1. Kas yra iš anksto įtemptas plokščių plokščių tvirtinimas?

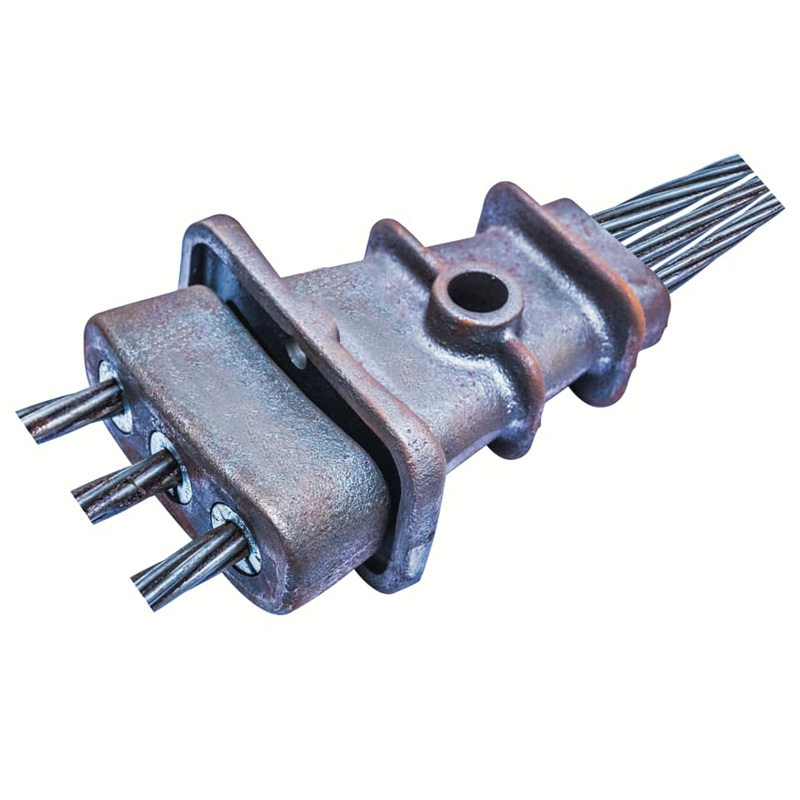

Iš anksto įtemptas plokščios plokštės tvirtinimas reiškia mechaninį įtaisą, naudojamą inkarui didelio stiprumo plieninės sruogos po įtemptų betoninių plokščių sistemose. Jis perduoda tempimo jėgą iš išankstinio įtempimo sausgyslės į aplinkinį betoną baigus įtempimo operacijas.

Plokščioje plokščių sistemoje (be sijų) inkarai paprastai įtaisomi plokštės kraštuose arba viduje įtemptos kišenės. Kai sausgyslė įtempiama naudojant hidraulinius kėliklius, viduje pleištai tvirtinimo galvutė nuolat sugriebia sruogą, užfiksuodama jėgą betone.

2. Kodėl tvirtinimas yra labai svarbus po įtemptoms plokščioms plokštėms?

Inkaravimas yra paskutinis jėgą perduodantis elementas iš anksto įtemptoje sistemoje. Jei tvirtinimas nepavyksta, gali būti pažeistas visos plokštės konstrukcinis vientisumas.

Pagrindinės struktūrinės funkcijos

• Saugiai perkelia įtempimo jėgą į betoną
• Apsaugo sruogelių slydimą po įtempimo
• Tolygiai paskirsto koncentruotą stresą
• Užtikrina ilgalaikį konstrukcijos stabilumą

Šiuolaikinėje daugiaaukštėje statyboje plokščių plokščių sistemos sumažina grindų storį ir padidina architektūrinis lankstumas. Tačiau jie labai priklauso nuo patikimos tvirtinimo įrangos išlaikyti saugos ribas.

3. Pagrindiniai plokščių plokščių tvirtinimo sistemos komponentai

Įprastą įtempimo tvirtinimo įtaisą sudaro:

AtAukščiausia mašina, tvirtinimo detalės gaminamos naudojant aukštos kokybės legiruotasis plienas ir tiksliai apdirbamas bei griežta kokybės kontrolė kad būtų užtikrintas pastovus pleišto sėdynės veikimas.

4. Surištos ir nesurištos PT tvirtinimo sistemos

Nesujungta sistema

• Dažnas statant plokščias plokštes
• Naudoja riebalais padengtą ir aptrauktą monosruogą
• Tvirtinimas yra plokščių kraštuose

Surišta sistema

• Dažnas tiltuose ir sunkiose konstrukcijose
• Injektuoti ortakiai po įtempimo
• Suteikia didesnį dubliavimą

Pasirinkimas priklauso nuo konstrukcijos projektavimo reikalavimų, apkrovos sąlygų ir priežiūros aspektų.

5. Techninės specifikacijos ir standartai

Aukštos kokybės tvirtinimo sistemos turi atitikti tarptautinius standartus, tokius kaip:

• ETAG 013 (Europos techninio patvirtinimo gairės)
• ASTM A416 (iš anksto įtempiama plieno juosta)
• ACI 318 (Statybos kodekso reikalavimai konstrukciniam betonui)

Svarbūs techniniai parametrai yra šie:

6. Montavimo procesas ir statybos darbų eiga

1. Sumontuokite sausgyslių kanalus ir armatūrą
2. Padėkite tvirtinimo galvutę ir guolio plokštę
3. Supilkite ir sukietinkite betoną
4. Įdėkite hidraulinį kėliklį ir įtempimo juostą
5. Užfiksuokite pleištus į inkaro galvutę
6. Nupjaukite perteklinę sruogą ir užsandarinkite kišenę

Tinkamas montavimas užtikrina teisingą apkrovos perdavimą ir ilgalaikį patvarumą.

7. Kokybės kontrolės ir tikrinimo reikalavimai

• Matmenų tolerancijos patikrinimas
• Kietumo ir tempimo bandymai
• Statinės apkrovos bandymo patikrinimas
• Atsparumo korozijai įvertinimas
• Neardomasis bandymas (NDT)

Gerbiami gamintojai mėgstaAukščiausia mašinaatlikti visą ciklą patikrinimas prieš išsiuntimą, siekiant užtikrinti atitiktį ir saugumą.

8. Aukštos kokybės tvirtinimo sistemų naudojimo privalumai

• Patobulinta plokščių keliamoji galia
• Sumažintas betono storis
• Mažesnis medžiagų suvartojimas
• Patobulinta įtrūkimų kontrolė
• Ilgesnis tarnavimo laikas

Investuojant į patikimą tvirtinimo įrangą, žymiai sumažinama struktūrinė rizika ir gyvavimo ciklo sąnaudos.

9. Post-Tension Anchorage technologijos ateities tendencijos

Pramonė juda link:

• Korozijai atsparios dangos
• Išmaniosios stebėjimo tvirtinimo sistemos
• Didelio efektyvumo pleišto geometrijos konstrukcijos
• Aplinką tausojantys gamybos metodai

Nuolatinės naujovės užtikrina, kad plokščių plokščių sistemos išliktų konkurencingos tvarioje statyboje.

10. Dažnai užduodami klausimai

1 klausimas: kuo skiriasi plokščia plokštė ir sijos plokštė PT sistemose?

Plokščios plokštės pašalina sijas, sumažina konstrukcijos gylį ir pagerina architektūrinį lankstumą.

2 klausimas: kiek laiko tarnauja PT tvirtinimo sistema?

Tinkamai sumontavus ir apsaugant nuo korozijos, jis gali tarnauti visą konstrukcijos eksploatavimo laiką.

3 klausimas: ar tvirtinimo sistemas galima naudoti pakartotinai?

Nr. PT tvirtinimo elementai yra skirti nuolatiniam konstrukciniam naudojimui.

4 klausimas: kodėl svarbus pleišto kietumas?

Tinkamas kietumas užtikrina patikimą gijos sukibimą be slydimo.

Išvada

Iš anksto įtemptas plokščių plokščių tvirtinimas yra šiuolaikinio įtempimo pagrindas betoninių plokščių sistemos. Nuo saugos ir konstrukcinių savybių iki ekonominio efektyvumo, aukštos kokybės tvirtinimo detalės užtikrina optimalų apkrovos perdavimą ir ilgalaikį patvarumą.

Jei ieškote patikimų, tiksliai suprojektuotų tvirtinimo sprendimų savo kitas projektas,Aukščiausia mašinasiūlo profesionalią gamybą, griežta kokybės kontrolė ir pasaulinė tiekimo galimybė.

Susisiekite su mumisšiandien, kad sužinotumėte daugiau apie mūsų įtemptų plokščių plokščių tvirtinimo sprendimus ir gautumėte pritaikytą pasiūlymą savo projektui.
