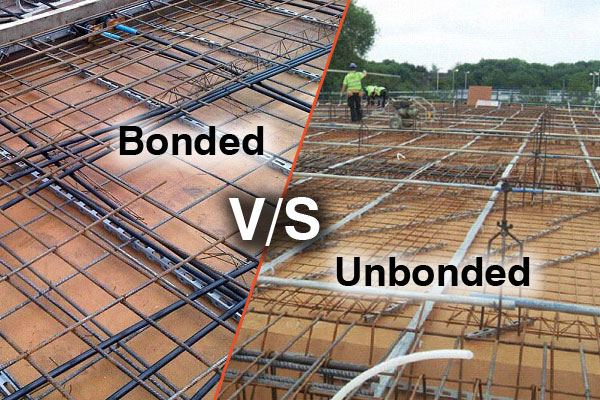

Skirtumas tarp nesurištos ir surištos papildomo įtempimo sistemos

Tai yra esminis skirtumaspoįtempimas(PT) projektavimas ir konstrukcija – suklijuotas PT remiasi skiediniu, kad sausgyslės visam laikui suklijuotų su betonu, o nesurištas PT naudoja riebaluotas sausgysles plastikiniame apvalkale, kad sausgyslės būtų izoliuotos nuo betono. Toliau pateikiamas išsamus jų skirtumų suskirstymas pagal pagrindinį apibrėžimą, komponentus, diegimą, našumą, programas ir privalumus / trūkumus.

Pagrindiniai apibrėžimai

Suklijuota papildomo įtempimo sistema: Didelio stiprumo sruogos / kabeliai dedami į plieninius arba plastikinius kanalus betone. Po įtempimo ir inkaravimo ortakis pilnai suspaudžiamas cementiniu skiediniu. Skiedinys sujungia sausgyslę su betonu, todėl sausgyslė ir betonas veikia kaip vienas sudėtinis konstrukcinis elementas.

Nesujungta papildomo įtempimo sistema: sausgyslės yra iš anksto suteptos riebalais (apsauga nuo korozijos) ir gamykloje apgaubtos ekstruziniu plastikiniu apvalkalu (HDPE/PP). Po įtempimo glaistymas neatliekamas. Sausgyslė gali judėti betono atžvilgiu (apribota inkarų ir galinių jungiamųjų detalių), veikdama kaip tiesioginis įtempimo elementas, kuris iš anksto suspaudžia vien tik inkarus.

Struktūriniai našumo ir elgesio skirtumai

Jėgos perdavimo mechanizmas:

Surištas PT: sausgyslės jėga perduodama betonui per skiedinio ir betono bei skiedinio ir sausgyslės ryšį per visą sausgyslės ilgį, taip pat perduodama inkaro jėga. Išankstinis suspaudimas pasiskirsto laipsniškai išilgai tarpatramio.

Nesurištas PT: sausgyslės jėga perduodama tik inkaruose (jokio ryšio išilgai sausgyslės). Išankstinis suspaudimas taikomas kaip koncentruotos jėgos inkaro zonose su linijiniu išankstinio suspaudimo gradientu išilgai tarpatramio. Įtrūkimų valdymas ir lankstumas: surištas PT:

Geresnė įtrūkimų kontrolė esant eksploatacinėms apkrovoms; sausgyslės yra pritvirtintos prie betono, todėl įtrūkimai plinta lėčiau. Didesnis plastiškumas esant ribinėms apkrovoms (sausgyslių išeiga ir jungtys atsparios gedimui). Nesurištas PT: sausgyslės gali paslysti betono atžvilgiu; įtrūkimai gali lengviau atsidaryti esant perkrovai. Mažesnis plastiškumas (gedimas yra trapesnis, jei inkarai slysta arba plyšta sausgyslės). Valkšnumo ir susitraukimo poveikis: surištas PT: sausgysles riboja betonas, todėl šliaužimas ir susitraukimas praranda įtempimo jėgą (sausgyslė sutrumpėja su betonu). Nesujungta PT: sausgyslės gali laisvai judėti, todėl susitraukimas yra didesnis ir susitraukiamas. nepriklausomai, o sausgyslių įtempimas sumažėja daugiau), nebent tai kompensuoja per didelis įtempimas.Atsparumas nuovargiui: surištas PT: didesnis atsparumas nuovargiui – ryšys paskirsto ciklines apkrovas išilgai sausgyslės, sumažindamas įtempių koncentraciją inkaruose.Nesurištas PT: mažesnis atsparumas nuovargiui – visos ciklinės apkrovos yra sutelktos sąsajoje.

Tipinės programos

Surištas PT: Ilgo tarpatramio tiltai, sunkūs pramoniniai pastatai, automobilių stovėjimo garažai su didele nuovargio apkrova, surenkamos betoninės sijos ir konstrukcijos agresyvioje aplinkoje (pakrančių zonos – skiedinys suteikia papildomą apsaugą nuo korozijos).

Nesurištas PT: Gyvenamųjų patalpų plokštės, komercinės grindų plokštės, plonasienės konstrukcijos, surenkamos plokštės ir projektai, kuriuose prioritetas yra greita statyba (be injektavimo = trumpesnis grafikas).
