Kaip veikia surišta papildomo įtempimo sistema?

A sujungta papildomo įtempimo sistemayra betono sutvirtinimo būdas įtempiant plienines sausgysles po to, kai betonas sukietėja, kai sausgyslės visam laikui sujungiamos su betonu

Komponentai

Sausgyslės: didelio stiprumo plieniniai trosai arba strypai

Ortakiai: plastikiniai arba metaliniai vamzdeliai, kuriuose yra sausgyslės

Tvirtinimo įtaisai: galuose esantys įtaisai, kurie perduoda įtampą betonui

Skiedinys: Cementinė medžiaga, kuri užpildo ortakius

Darbo procesas

1 montavimo etapas

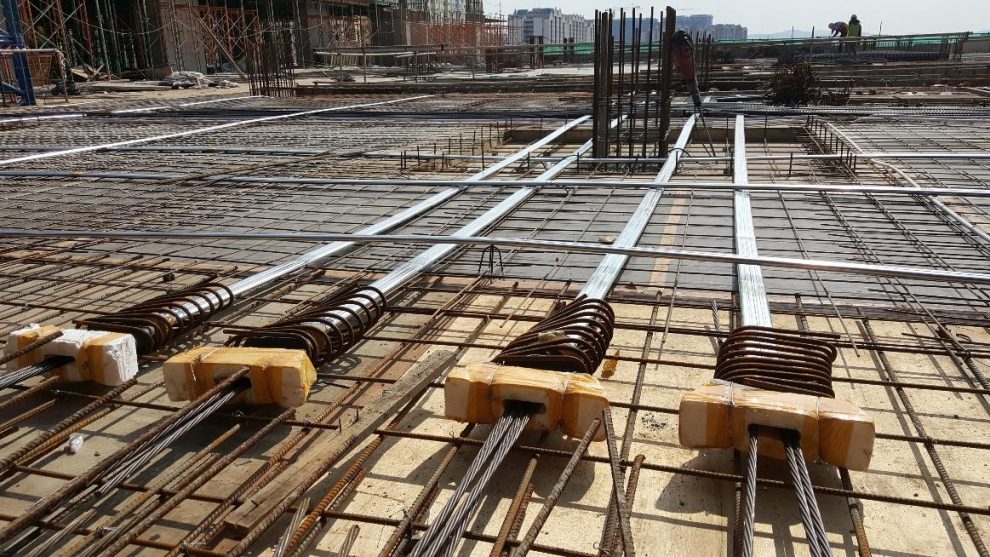

Ortakiai dedami į betoninį klojinį pagal konstrukcinį projektą

Prieš pilant betoną į šiuos kanalus įkišamos sausgyslės

Tvirtinimo įtaisai yra abiejuose sausgyslių galuose

2 Betono liejimas ir kietėjimas

Aplink ortakius ir sausgysles pilamas betonas

Betonui leidžiama sukietėti iki pakankamo stiprumo (paprastai 70–80 % projektinio stiprumo)

3 Įtempimo procesas

Hidrauliniai kėlikliai įtempia sausgysles

Sausgyslės ištemptos iki nurodytos jėgos (paprastai 70–80 % jų ribinio stiprumo)

Įtempimas išlaikomas, kol tvirtinami tvirtinimo įtaisai

4 Klijavimo fazė

Skiedinys pumpuojamas į ortakius esant slėgiui

Skiedinys užpildo visas tuštumas tarp sausgyslės ir kanalo

Sukietėjęs skiedinys sukuria nuolatinį sausgyslės, kanalo ir betono ryšį

Pagrindiniai privalumai

Didesnis konstrukcinis pajėgumas: leidžia ilgesnius tarpatramius ir plonesnes dalis

Įtrūkimų kontrolė: sumažina arba pašalina įtrūkimus esant eksploatacinėms apkrovoms

Patvarumas: Sujungimas apsaugo sausgysles nuo korozijos

Apkrovos perskirstymas: įtempiai tolygiau paskirstomi visoje struktūroje

Programos

Tiltai ir parkavimo konstrukcijos

Aukštybiniai pastatai

Pramoniniai įrenginiai

Plokštės ir sijos su dideliais tarpatramiais
