Kaip veikia nesurišta papildomo įtempimo sistema?

Annesurišta papildomo įtempimo sistemayra išankstinio įtempimo metodas, kai įtemptos plieninės sausgyslės nėra visam laikui pritvirtinamos prie aplinkinio betono (skirtingai nuo suklijuoto įtempimo, kai sausgyslės glaistomos į ortakius, kad susijungtų su betonu). Vietoj to, sausgyslės yra izoliuotos nuo betono patvaria danga ir apvalkalu, leidžiančia joms šiek tiek judėti betono atžvilgiu per visą konstrukcijos eksploatavimo laiką. Ši sistema plačiai naudojama plokštėse, sijose, kolonose ir tiltuose dėl savo lankstumo, lengvo montavimo ir gebėjimo prisitaikyti prie nedidelių konstrukcijų judesių.

Pagrindinės sudedamosios dalysNesujungta papildomo įtempimo sistema

Sausgyslės: didelio stiprumo plieninės sruogos / vielos (nešantis elementas, surenkamas pagal ilgį).

Apvalkalas/danga: lygus, nepralaidus plastikinis arba metalinis apvalkalas, kuris apgaubia sausgyslę, taip pat apvalkalo viduje yra riebalų / vaško tepalas. Tai apsaugo nuo korozijos, sumažina trintį ir užtikrina, kad sausgyslė nesusijungs su betonu.

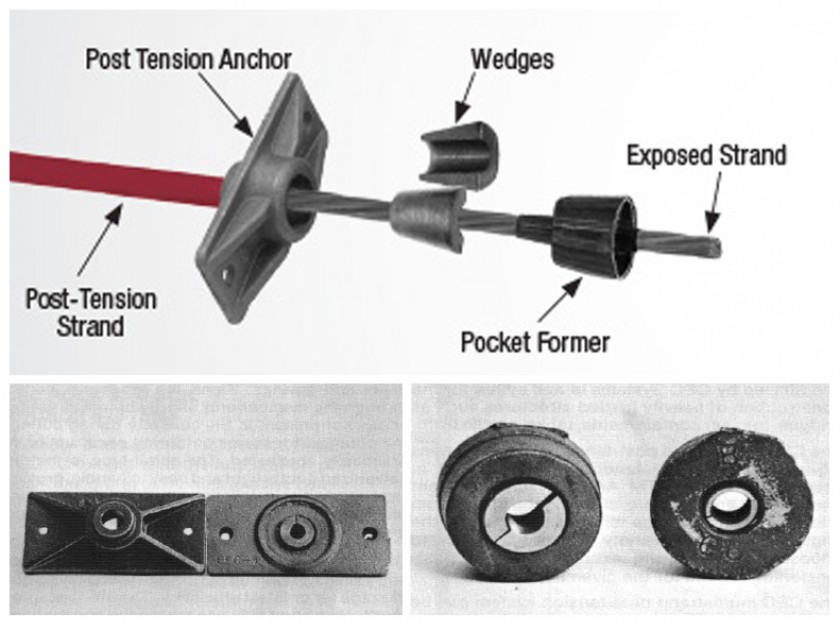

Tvirtinimo įtaisai: mechaniniai įtaisai (abiejuose sausgyslės galuose), kurie sugriebia sausgyslę ir perduoda sausgyslės tempimo jėgą į betoninę konstrukciją (pvz., pleišto tipo sruogų tvirtinimo įtaisai).

Įtempimo lizdas: Hidraulinė įranga, naudojama įtempti sausgyslę iki projektinės jėgos statybos metu.

Ortakiai (pasirinktinai): maži plastikiniai / vamzdžių kanalai, įlieti į betoną, kad nukreiptų sausgysles (iš anksto išdėstytiems sausgyslių išdėstymui).

Privalumai išNesurištas įtempimas

Greitesnė statyba: Jokio glaistymo vietoje (didžiausias laiko sutaupymas) ir surenkamų sausgyslių dėka sumažėja darbo jėga.

Lankstus dizainas: sausgyslės gali būti išlenktos / išdėstytos taip, kad atitiktų sudėtingas struktūrines geometrijas (pvz., plokščias plokštes daugiaaukščiams pastatams).

Patobulinta įtrūkimų kontrolė: išankstinis suspaudimas sumažina tempimo įtrūkimus esant eksploatacinėms apkrovoms; nedidelis įtrūkimas (jei jis atsiranda) nepažeidžia sausgyslės.

Atlaiko judesius: sausgyslių slydimas leidžia atlikti nedidelius konstrukcinius judesius (pvz., susitraukimą, šliaužimą, šiluminį plėtimąsi) be įtampos padidėjimo.

Lengvos konstrukcijos: leidžia ilgesnius tarpatramius naudojant plonesnes plokštes / sijas (sumažintas betono tūris), palyginti su gelžbetoniu.

Bendrosios programos

Gyvenamųjų / komercinių plokščių / plokščių grindų grindys (plačiausiai naudojamos).

Parkavimo garažai, tiltų paklotai ir sijų-kolonų rėmai.

Aukštos kokybės plokštės (didelėms pramoninėms grindims, kad būtų išvengta susitraukimo įtrūkimų).

Seismiškai atsparios konstrukcijos (kartu su švelnaus plieno armatūra).

Apibendrinant,nesurišta papildomo įtempimo sistemaveikia taikant kontroliuojamą tempimo jėgą, apsaugotą nuo korozijos nesurištą plieninę sausgyslę po betono sukietėjimo, o tai sukelia išankstinį betono suspaudimą, kad atremtų taikomas apkrovas – visa tai tuo metu, kai sausgyslė lieka izoliuota nuo betono, užtikrinant lankstumą, ilgaamžiškumą ir efektyvų apkrovos perdavimą per tvirtinimo įtaisus.
